Van điện từ thân nhựa nối bích ZCF-PU-25F Round-Star

VAN ĐIN T NHA CHNG ĂN MÒN MODEL ZCF-PU-25F

CÔNG TY TNHH TM DV XNK VAN PHÚ QUANG xin giới thiệu tới quý khách hàng van điện từ thân nhựa kết nối mặt bích loại van chống ăn mòn dùng cho ngành hóa chất rất tốt. Sản phẩm Model ZCF-PU-40F thương hiệu Round star.

Van đin t Model ZCF PU 25F Mô t:

+ Model : ZCF – PU – 25F là loại van toàn thân bằng nhựa.

+ Kết nối: Mặt bích tiêu chuẩn.

+ Đóng mở: Màng, kiểu thường đóng ( NC).

+ Coil điện: Plastic hoặc vỏ sắt.

+ Sử dụng: Tốt cho hóa chất ăn mòn.

Van đin t Model ZCF PU 25F Chc năng s dng:

+ Model: ZCF – PU – 25F sử dụng cho hóa chất ăn mòn tốt như Acid, alkali, Air.

+ Vật liệu: UPVC, CPVC.

+ Màng van: Viton.

+ Áp lực: 0,1 bar ~ 6 bar.

+ Nhiệt độ: -50C ~ 600C.

+ Kết nối: Mặt bích.

+ Điện áp: 12V – 24VDC, 110V – 220VAC /50Hz.

+ Size van: DN 15 ~ DN 50

Van điện từ Model ZCF – PU – 25F – Thông số kỹ thuật:

Main technical parameters

Woking medium:liquid(acid,alkali),air

Medium temperature:-5 ~ 60 ℃

Enviroment temperature:-10 ~ 50 ℃

Working pressure:0.1 ~ 6 bar

Working type:pilot operated(NC)

Valvebody material:UPVC, CPVC

Sealing material:VITON

Connection type:flange, quick fitting

Coil parameters: slowly heating-up ES coil

AC220-240V, AC110V 50/60Hz 9VA, DC24V 8W . IP65,H degree.

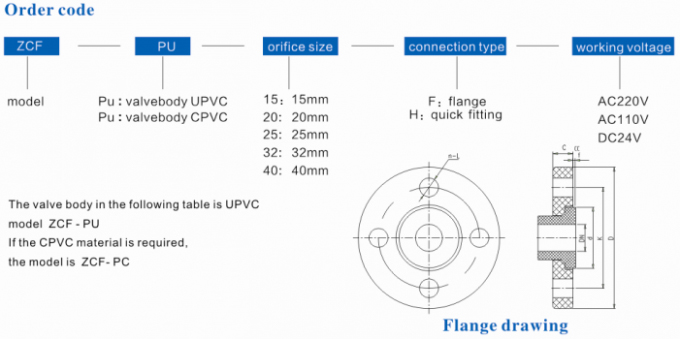

ZCF-P-F flange series anti-corrosive solenoid valve specification table

model

DN

(mm)

Cv



Working pressure(bar)

Length(mm)

Height(mm)

PN=1.6MPa flange size(GB/T9113.1-2000)

D

K

d

C

f

n-φ

ZCF-P-15F

15

4.8 126

0.1 ~ 6

126

162

95

65

46

14

2

4-φ14

ZCF-P-20F

20

7.6 133

0.1 ~ 6

133

175

105

75

56

16

2

4-φ14

ZCF-P-25F

25

11 185

0.1 ~ 6

185

180

115

85

65

16

2

4-φ14

ZCF-P-32F

32

24 198

0.1 ~ 6

198

210

140

100

76

18

2

4-φ18

ZCF-P-40F

40

29 215

0.1 ~ 6

215

220

150

110

84

18

2

4-φ18

ZCF-P-H quick fitting series anti-corrosive solenoid valve specification table

model

DN

Cv

Working pressure(bar)

Length(mm)

Width(mm)

Height(mm)

ZCF-P-15H

15

4.8 126

0.1 ~ 6

171

63

127

ZCF-P-20H

20

7.6 133

0.1 ~ 6

186

63

135

ZCF-P-25H

25

11 185

0.1 ~ 6

221

73

145
