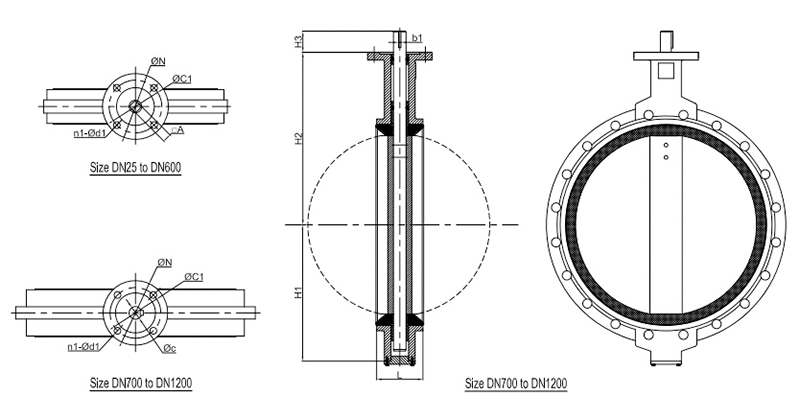

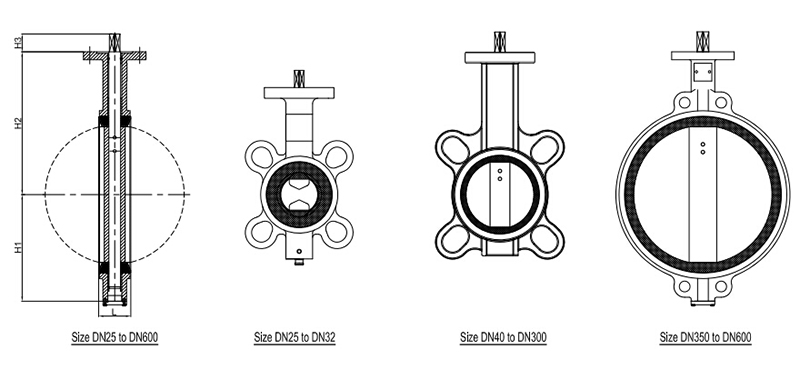

Kích thước (mm):
Kích thước | L | H1 | H2 | H3 | ISO 5211 | ΦN | ΦC1 | n1-Φd1 | □ A | Φc | b1 | |
mm | inch | |||||||||||
DN25 | 1 " | 31 | 57 | 85 | 14,5 | F04 | 54 | 42 | 4-7 | 7 | - - | - - |
DN32 | 1 1/4 " | 32 | 60 | 100 | 14,5 | F04 | 54 | 42 | 4-7 | 7 | - - | - - |
DN40 | 1 1/2 " | 33 | 52 | 126 | 14,5 | F05 | 65 | 50 | 4-8 | 9 | - - | - - |
DN50 | 2 " | 43 | 57 | 143 | 14,5 | F05 | 65 | 50 | 4-8 | 9 | - - | - - |
DN65 | 2 1/2 " | 46 | 68 | 155 | 14,5 | F05 | 65 | 50 | 4-8 | 9 | - - | - - |
DN80 | 3 " | 46 | 82 | 160 | 14,5 | F05 | 65 | 50 | 4-8 | 9 | - - | - - |
DN100 | 4" | 52 | 100 | 181 | 14,5 | F07 | 90 | 70 | 4-10 | 11 | - - | - - |
DN125 | 5 " | 56 | 112 | 194 | 20 | F07 | 90 | 70 | 4-10 | 14 | - - | - - |
DN150 | 6 " | 56 | 126 | 202 | 20 | F07 | 90 | 70 | 4-10 | 14 | - - | - - |
DN200 | số 8" | 60 | 162 | 240 | 28 | F07 | 90 | 70 | 4-10 | 17 | - - | - - |
DN250 | 10 " | 68 | 193 | 272 | 28 | F10 | 125 | 102 | 4-12 | 22 | - - | - - |
DN300 | 12 " | 78 | 236,5 | 318 | 28 | F10 | 125 | 102 | 4-12 | 22 | - - | - - |
DN350 | 14 " | 78 | 267 | 368 | 45 | F10 | 125 | 102 | 4-12 | 22 | - - | - - |
DN400 | 16 " | 102 | 298,6 | 400 | 51,2 | F14 | 175 | 140 | 4-18 | 27 | - - | - - |
DN450 | 18 " | 114 | 318 | 422 | 51,2 | F14 | 175 | 140 | 4-18 | 27 | - - | - - |
DN500 | 20 " | 127 | 355 | 480 | 64,2 | F14 | 175 | 140 | 4-18 | 36 | - - | - - |
DN600 | 24 " | 154 | 444 | 562 | 70,2 | F 16 | 210 | 165 | 4-22 | 36 | - - | - - |
DN700 | 28 " | 165 | 505.1 | 623,9 | 66 | F25 | 300 | 254 | 8-18 | - - | Φ55 | 16 |
DN750 | 30 " | 165 | 499 | 646 | 66 | F25 | 300 | 254 | 8-18 | - - | Φ55 | 16 |
DN800 | 32 " | 190 | 576 | 672 | 66 | F25 | 300 | 254 | 8-18 | - - | Φ55 | 16 |
DN900 | 36 " | 203 | 637 | 720 | 118 | F25 | 300 | 254 | 8-18 | - - | Φ75 | 22 |
DN1000 | 40 " | 216 | 701 | 800 | 142 | F25 | 300 | 254 | 8-18 | - - | Φ85 | 22 |
DN1200 | 48 " | 276 | 844 | 940 | 160 | F30 | 350 | 298 | 8-22 | - - | Φ105 | 28 |
Đặc điểm kỹ thuật của sản phẩm Jaki trong danh mục này chỉ để tham khảo, xây dựng sản phẩm theo thiết kế của Jakis , Jaki có quyền thay đổi thiết kế, xây dựng,
đặc điểm kỹ thuật mà không cần thông báo trước và không chịu bất kỳ nghĩa vụ nào. Mọi thông tin xác định vui lòng liên hệ trực tiếp với Jaki .
